Мікрокомп'ютер ASUS Tinker Board 2
![E17169_Tinker_Board_2_2S_UM_WEB.pdf](/images/adobe-acrobat.png)
Опис: Процесор: Rockchip RK3399 (Dual-core Arm® Cortex®-A72 @ 2.0 GHz, Quad-core Arm® Cortex®-A53 @ 1.5 GHz). Графічний процесор: Arm® Mali™-T860 MP4 GPU @ 800 MHz. Оперативна пам'ять: 2Гб LPDDR4. Виходи: HDMI (CEC), USB Type-C, 22-pin MIPI DSI (4 lane). USB 3.2, USB 3.2 Gen1 Type-C® OTG port, інтерфейс камери: 15-pin MIPI CSI-2, 40-GPIO. живлення: 12VDC (5,5/2,5 мм).
Тип засобів розробки: Мікрокомп'ютер
Технічний опис Мікрокомп'ютер ASUS Tinker Board 2
Швидкий старт
Блок схеми
Завантажити Tinker OS
SoC Rockchip RK3399
Двоядерний процесор Arm® Cortex®-A72 із тактовою частотою 2,0 ГГц
Чотирьохядерний процесор Arm® Cortex®-A53 з тактовою частотою 1,5 ГГц
Графічний процесор Arm® Mali™-T860 MP4 GPU @ 800 МГц
Дисплей 1 роз'єм HDMI™ із апаратним забезпеченням CEC
1 порт USB Type-C® (альтернативний режим DP)
1 x 22-контактний роз'єм MIPI DSI (4 канали)
Об'єм пам'яті двоканальний LPDDR4 2 ГБ/4 ГБ
Слот для картки пам'яті Micro SD (TF) (push/pull)
Можливості підключення 1 x RTL8211F-CG GbE LAN
1 x M.2 - 802.11 a/b/g/n/ac для бездротового зв'язку та BT 5.0 (2T2R)
Аудіо 1 аудіовихід HDMI™
1 контакт S/PDIF TX (від GPIO)
1 контакт PCM/I2S (від GPIO)
USB 3 порти USB 3.2 Gen1 Type-A
1 порт USB 3.2 Gen1 Type-C® OTG
Інтерфейс камери 1 x 15-контактний роз'єм MIPI CSI-2 (2 канали)

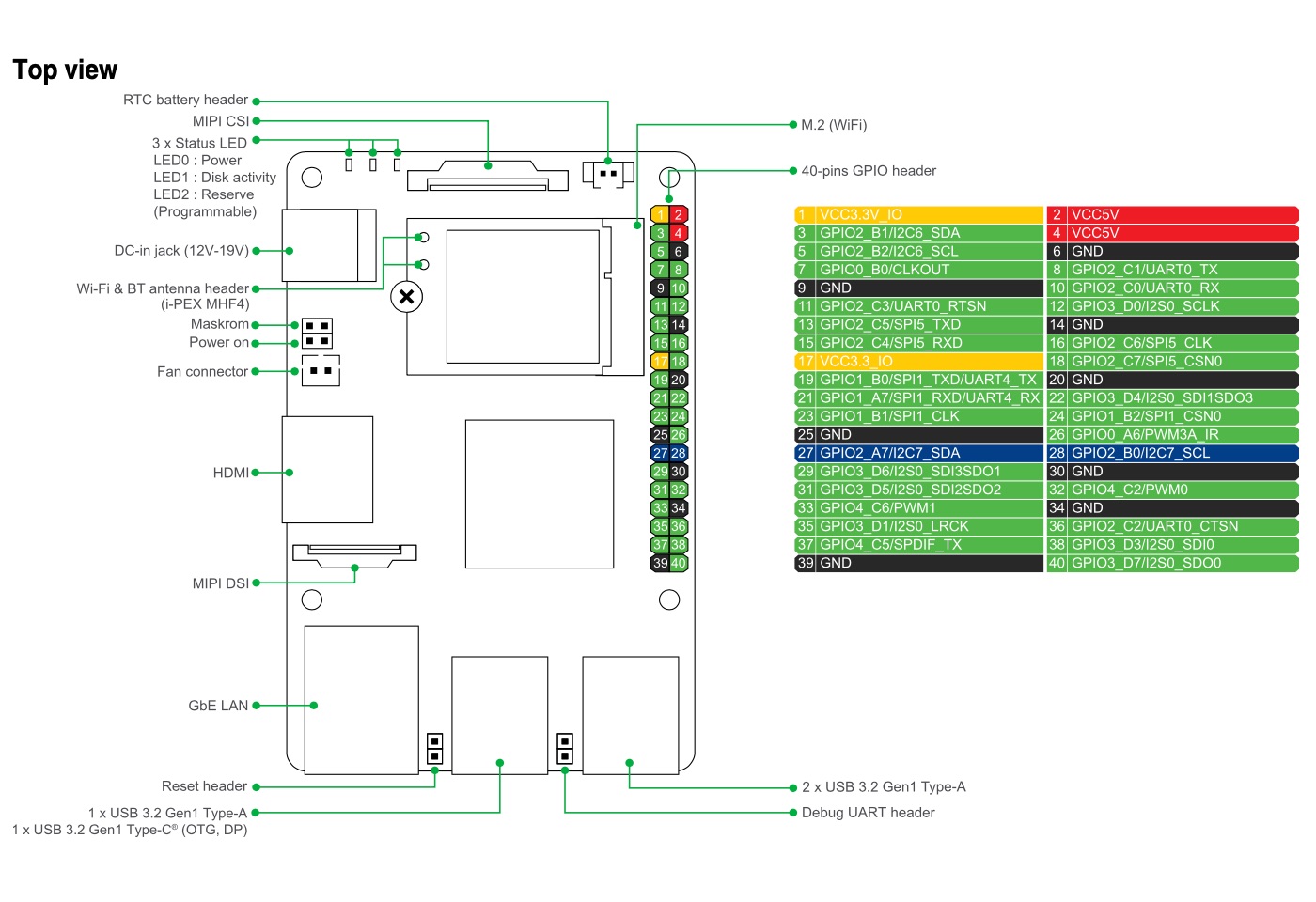

Внутрішні роз'єми 1 x 40-контактний роз'єм включає:
- до 28 контактів GPIO
- до 2-х шин SPI
- до 2 шин I2C
- до 2 х UART
- до 3 х ШІМ
- до 1 х PCM/I2S
- до 1 х S/PDIF TX
- 2 контакти живлення 5 В
- 2 контакти живлення 3,3 В
- 8 штирів GND
1 x 2-контактний роз'єм для відновлення
1 x 2-контактний роз'єм живлення
1 x 2-контактний роз'єм скидання
1 x 2-контактний роз'єм налагодження UART
1 x 2-контактний роз'єм для вентилятора постійного струму
1 x 2-контактний роз'єм батареї RTC
Роз'єм живлення
(до 45 Вт) 1 роз'єм живлення 12–19 В пост. струму (5,5/2,5 мм)
Підтримка операційної системи Debian 9 / Android 10
Розмір (85 x 56 мм)
Навколишнє середовище Робоча температура: 0 ℃ ~ 60 ℃
Вологість при зберіганні: 0% ~ 85% (без конденсації)
