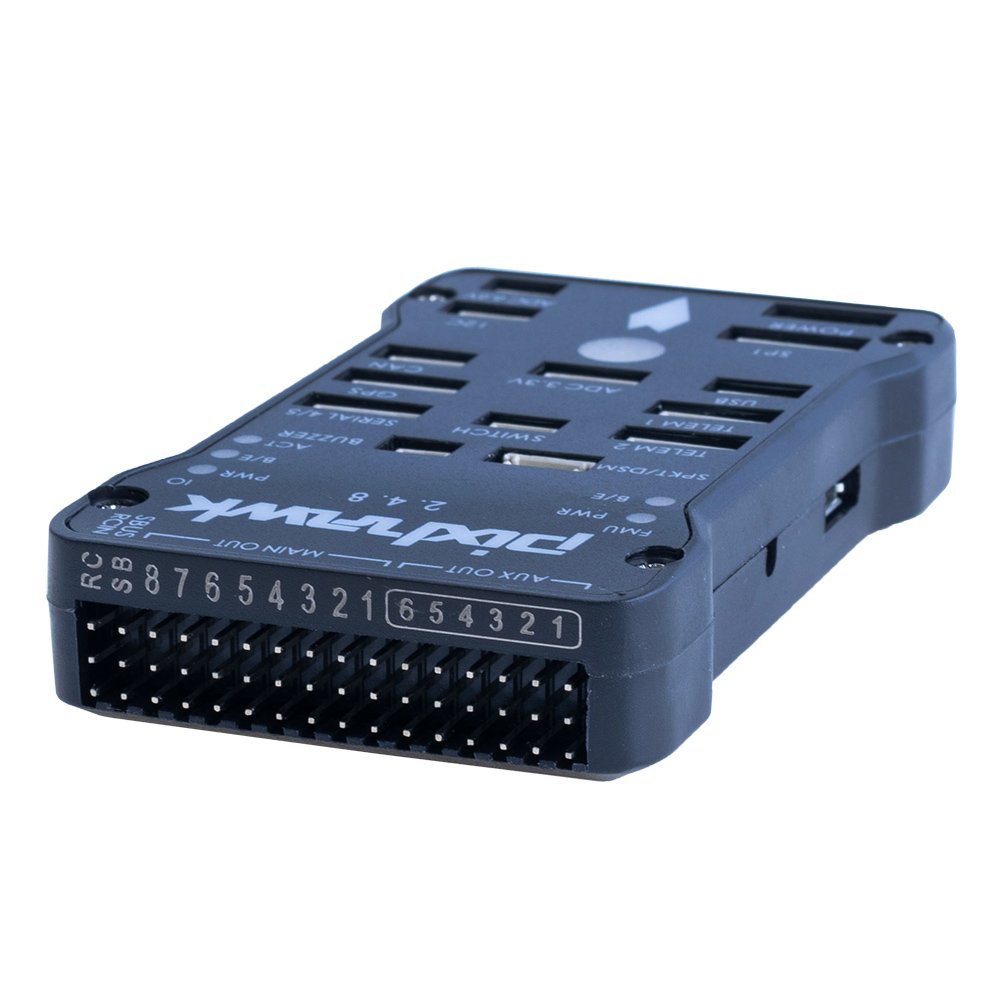

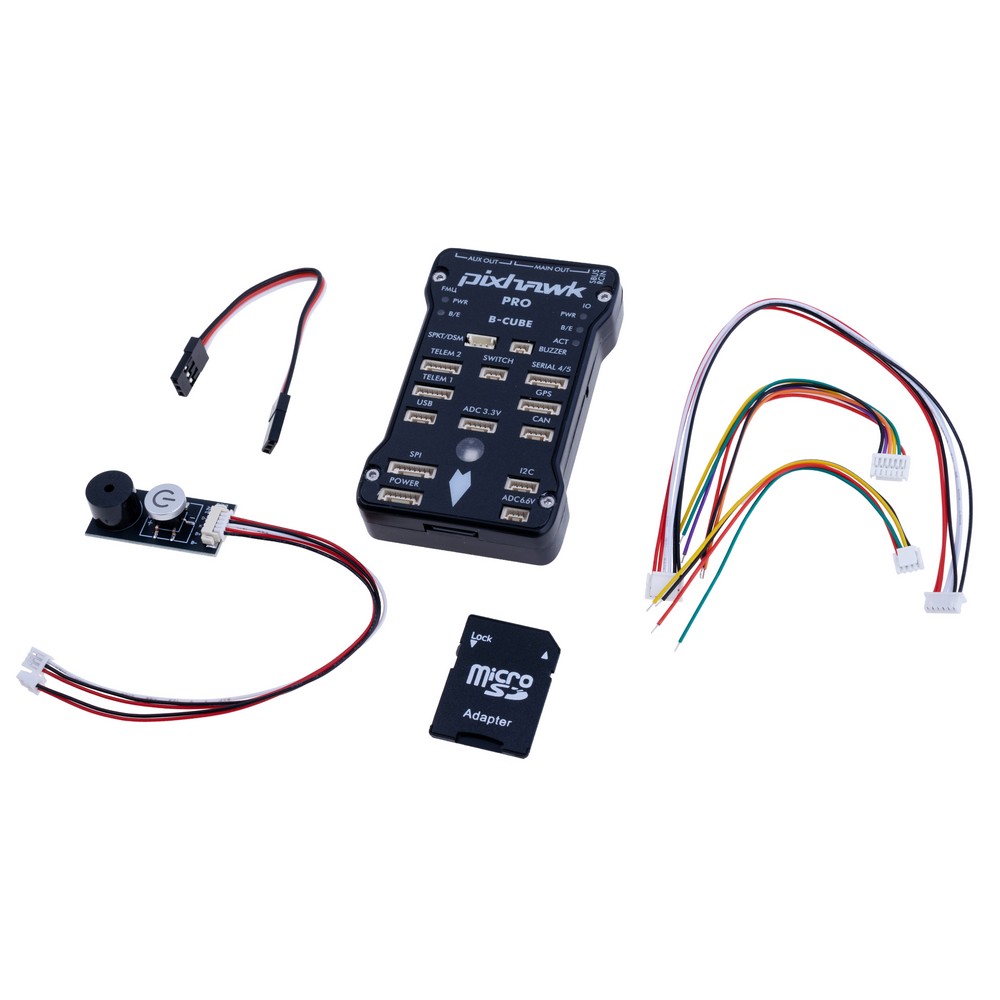

Контролер польоту Pixhawk 2.4.8 Набір 2.4.8 Main board +SD Card adapter+ Buzzer+ Safety Switch FC-137 X81
  • Контролер польоту Pixhawk 2.4.8 Набір 2.4.8 Main board +SD Card adapter+ Buzzer+ Safety Switch FC-137 X81
  • Контролер польоту Pixhawk 2.4.8 Набір 2.4.8 Main board +SD Card adapter+ Buzzer+ Safety Switch FC-137 X81
  • Контролер польоту Pixhawk 2.4.8 Набір 2.4.8 Main board +SD Card adapter+ Buzzer+ Safety Switch FC-137 X81
  • Контролер польоту Pixhawk 2.4.8 Набір 2.4.8 Main board +SD Card adapter+ Buzzer+ Safety Switch FC-137 X81
  • Контролер польоту Pixhawk 2.4.8 Набір 2.4.8 Main board +SD Card adapter+ Buzzer+ Safety Switch FC-137 X81

Контролер польоту Pixhawk 2.4.8 Набір 2.4.8 Main board +SD Card adapter+ Buzzer+ Safety Switch FC-137 X81 Китай

Код товару: 200317
Виробник: Китай
Опис: Pixhawk це високопродуктивний автопілот в одному модулі, підходить для встановлення на будь-який носій (літак, крило, квадрокоптер, вертоліт, автомобілі, човни). Процесор: 32-bit 2 MB flash STM32F427 Cortex M4. Гіроскоп: цифровий 3-осьовий 16 L3GD20, магнітометр: 3-х осьовий LSM303D, акселерометр\гіроскоп: 6 осьовий - MPU6000, барометр: MS5611. Інтерфейси 5 x UART, 2 x CAN, PPM вхід. I2C, SPI. Внутрішній мікро-порт USB та зовнішній мікро USB порт. Живлення: вхід 3.3 та 6.6V ADC. Підтримує останню прошивку ardupilot та прошивку PX4. Плата Pixhawk у корпусі. Карти пам'яті нема у комплекті (тільки перехідник з microSD).
Призначення: Контролер польоту
Тип виробу: Готовий модуль
у наявності 3 шт:
2 шт - склад
1 шт - РАДІОМАГ-Київ
Кількість Ціна без ПДВ
1+5140 грн
Відгуки про товар
Написати відгук

Технічний опис Контролер польоту Pixhawk 2.4.8 Набір 2.4.8 Main board +SD Card adapter+ Buzzer+ Safety Switch FC-137 X81 Китай

TELEM1, TELEM2 ports

PinSignalVolt
1 (red)VCC+5V
2 (blk)TX (OUT)+3.3V
3 (blk)RX (IN)+3.3V
4 (blk)CTS+3.3V
5 (blk)RTS+3.3V
6 (blk)GNDGND

GPS port

PinSignalVolt
1 (red)VCC+5V
2 (blk)TX (OUT)+3.3V
3 (blk)RX (IN)+3.3V
4 (blk)CAN2 TX+3.3V
5 (blk)CAN2 RX+3.3V
6 (blk)GNDGND

SERIAL 4/5 port - due to space constraints two ports are on one connector.

PinSignalVolt
1 (red)VCC+5V
2 (blk)TX (#4)+3.3V
3 (blk)RX (#4)+3.3V
4 (blk)TX (#5)+3.3V
5 (blk)RX (#5)+3.3V
6 (blk)GNDGND

ADC 6.6V

PinSignalVolt
1 (red)VCC+5V
2 (blk)ADC INup to +6.6V
3 (blk)GNDGND

ADC 3.3V

PinSignalVolt
1 (red)VCC+5V
2 (blk)ADC INup to +3.3V
3 (blk)GNDGND
4 (blk)ADC INup to +3.3V
5 (blk)GNDGND

I2C

PinSignalVolt
1 (red)VCC+5V
2 (blk)SCL+3.3 (pullups)
3 (blk)SDA+3.3 (pullups)
4 (blk)GNDGND

CAN

PinSignalVolt
1 (red)VCC+5V
2 (blk)CAN_H+12V
3 (blk)CAN_L+12V
4 (blk)GNDGND

SPI

PinSignalVolt
1 (red)VCC+5V
2 (blk)SPI_EXT_SCK+3.3
3 (blk)SPI_EXT_MISO+3.3
4 (blk)SPI_EXT_MOSI+3.3
5 (blk)!SPI_EXT_NSS+3.3
6 (blk)GPIO_EXT+3.3
7 (blk)GNDGND

POWER

PinSignalVolt
1 (red)VCC+5V
2 (blk)VCC+5V
3 (blk)CURRENT+3.3V
4 (blk)VOLTAGE+3.3V
5 (blk)GNDGND
6 (blk)GNDGND

SWITCH

PinSignalVolt
1 (red)VCC+3.3V
2 (blk)!IO_LED_SAFETYGND
3 (blk)SAFETYGND
