Изготовление печатных плат
Технологическая подготовка, изготовление, сроки изготовления, прайс-лист, документы, необходимые для размещения заказа
Изготовление печатных плат:
1. Технологическая подготовка производства печатных плат.
Работы, связанные с технологической подготовкой производства печатных плат (далее PCB) ложатся на производителя PCB. Но необходимо помнить, что у каждого производителя PCB и производителя электронных устройств существует ряд специфических требований. Эти требования необходимо знать и учитывать разработчику PCB. Причем учитывать эти требования необходимо заранее, еще до начала проектирования печатной платы, иначе потом может оказаться, что PCB никто не берется монтировать, а припаять вручную резистор типоразмера 0402, что не редкость на сегодняшний день, сможет не всякий монтажник. А если речь идет о десятках резисторов на одной PCB и сотнях PCB, материальные потери могут оказаться невосполнимыми.
Следует помнить, что после окончания подготовки производства и начала производства PCB у производителя в Юго-Восточной Азии, любое изменение в схеме чаще всего ведет к полной повторной оплате подготовки производства РСВ. Поэтому, прежде чем отдавать PCB на изготовление, убедитесь в том, что больше никаких изменений в ней не будет.
Часто приходится согласовывать с производителем PCB вопрос создания групповой заготовки (мультиплицирования) PCB. Создание групповой заготовки позволяет существенно снизить цену на монтаж.

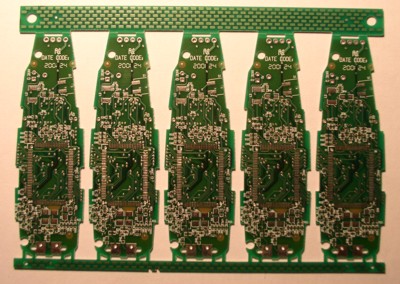

Фото 1. Образец групповой заготовки печатной платы.
На фотографии представлена правильно разработанная групповая заготовка с очень сложным контуром печатной платы.
После завершения производителем процесса подготовки производства PCB можно начинать готовится к монтажу PCB. При автоматическом монтаже SMD компонентов необходим трафарет для нанесения паяльной пасты. Если монтаж PCB двухсторонний, то трафаретов необходимо два. Геометрические размеры трафаретов зависят от оборудования, на котором будет производиться монтаж печатных плат. А материал трафарета зависит от компонентов, применяемых при монтаже PCB. Если на PCB находится хотя-бы один компонент с шагом выводов менее 0,65 мм, то крайне нежелательно использование бронзового трафарета, изготавливаемого методом двустороннего химического травления. В данном случае необходим, как минимум, трафарет из нержавеющей стали, изготовленный по технологии лазерной резки с последующей электрохимической полировкой. Такие трафареты в Украине не изготавливают, поэтому придется заказывать их за границей. Еще раз обращаем Ваше внимание, что определится с производителем работ по монтажу печатной платы необходимо еще до начала производства печатных плат, а еще лучше - в начале проектирования печатной платы, для того чтобы учесть все технологические требования и особенности оборудования последнего.
2. Изготовление печатных плат.
С каждым днем электронные устройства становятся все сложнее и все меньше в размерах, что предъявляет особые требования к печатным платам (далее РСВ). К сожалению, оборудование имеющееся в распоряжении украинских производителей, не позволяет удовлетворить все потребности украинских разработчиков. Например, отверстие диаметром менее 0,5 мм или проводник толщиной менее 0,25 мм все еще проблема для украинских производителей PCB.
Поэтому все чаще взгляды разработчиков устремлены в Юго-Восточную Азию, где на сегодняшний день имеется высокотехнологичное производство, позволяющее обеспечить отличное качество и невысокие цены. Однако следует иметь в виду, что не все иностранные производители печатных плат выдают продукцию желаемого качества. И прежде, чем размещать заказ самостоятельно, следует ответить на вопрос, готовы ли Вы оплачивать эксперименты по поиску подходящего Вам иностранного партнера.

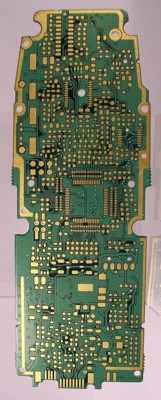

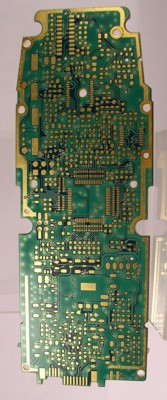

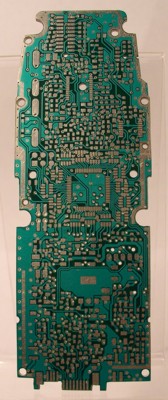

Качество PCB, изготовленной в Юго-Восточной Азии, бесспорно выше, чем изготовленной в Украине. Сравните, приведенные ниже фотографии одной и той же четырехслойной печатной платы, изготовленной разными производителями. Фото 4 - попытка срочного изготовления в Украине методом попарного прессования, Фото 5 - откорректированная PCB, изготовленная в Западной Европе, Фото 6 - та же PCB, изготовленная в Юго-Восточной Азии.
Фото 2.
Фото 3.
Фото 4.
3. Сроки изготовления печатных плат.
Заявленные производителями сроки производства печатных плат в Украине и в Юго-Восточной Азии не сильно отличаются. Однако, нужно помнить, что реальный срок может значительно превышать заявленный. Необходимо учитывать время на согласование технических, технологических и финансовых вопросов до начала производства, время на доставку после производства, наличие выходных и праздничных дней.
Таблица. Основные украинские производители печатных плат.
|
Название Предприя-тия |
ОАО "НПО "ЭТАЛ" |
ОАО <РСВ-Радиозавод>
|
НВЦ Друкованих плат |
ПП ОДА |
|
Адрес |
28000, |
02099 г.Киев, ул.Бориспольс-кая 9 а/я 65 |
03150, г.Киев, ул.Предславин-ская 35,корп.21 |
01180, г.Киев, ул.Большая Окружная 4 |
|
Телефон |
(05235) 7-42-04 |
(044) 566-07-61 |
(044) 528-20-68 |
(044) 496-83-20 |
|
Факс |
(05235) 7-41-95 |
(044) 566-00-35 |
(044) 528-36-56 |
(044) 496-83-21 |
|
|
order@uct.ua |
|
||
|
http |
|
Реальный средний срок изготовления печатной платы в Юго-Восточной Азии составляет примерно один календарный месяц: несколько дней уходит на согласование финансовых и технических вопросов, примерно 10 рабочих дней на изготовление печатных плат, от нескольких дней до полутора недель - на доставку груза в Киев и несколько рабочих дней - на таможенное оформление груза.
4. Прайс-лист на изготовление печатных плат.
Любая услуга подразумевает под собой наличие ценника или прейскуранта. К сожалению, в области изготовления печатных плат прайс-лист может быть, но он будет условным. Вам никогда не удастся предварительно точно высчитать стоимость изготовления Вашей платы. Поэтому мы решили не размещать прайс-лист на данной странице, а ограничится следующими сведениями для ориентировочного расчета стоимости печатной платы, изготавливаемой в Юго-Восточной Азии.
Двухсторонняя печатная плата*:
Цена за 1 дм.кв.с учетом доставки - 1,50-2,00 USD без НДС.
Подготовка производства - 500 USD,
*Класс сложности 5 по ГОСТ23752-79:
- минимальный проводник - 0,25 мм,
- минимальный зазор - 0,25 мм,
- минимальное переходное металлизированное отверстие - 0,50 мм,
- минимальный гарантийный поясок - 0,25 мм,
- материал - FR4 35/35,
- толщина печатной платы - 1,5 мм,
- защитная маска с двух сторон - есть,
- маркировка с двух сторон - есть,
- общий объем заказа на 1 тип печатной платы - 500 дм.кв. и более.
5. Документы, необходимые для размещения заказа на изготовления печатных плат.
Необходимо представить в электронном виде следующие документы:
- Файл описание печатной платы. Пример
- Gerber файлы печатной платы ( или групповой заготовки), желательно со слоями Silkprint. Наиболее желаемый формат Gerber файлов - RS-274-X. Пример
